電動機有了這層保護，再也不會死機了

　　目前，常見的電動機保護器多為電流型的，近期也有電壓型的問世但以上兩種保護器在使用過程中均存在不同的缺點，如電流型只反應電流增加，這樣在電動機啟動過程中就須躲過電動機的啟動電流，在正常運行中仍存在躲過啟動時間的問題，因此對電動機局部短路或保護器到電動機的線路出現短路就達不到迅速切斷電源的作用。

　　電壓型的，在保護器以后部分斷相亦起不到保護作用。鑒于以上兩種保護器存在的缺點，設計了一種可靠的新型電動機保護器，該保護器集過電壓、欠電壓、斷相、過載、短路保護于一體，在電動機運行的全過程中均有保護作用，對各種故障情況均能達到理想的保護，并通過兩種顯示，起到對斷線相的記憶作用。

　　工作原理：

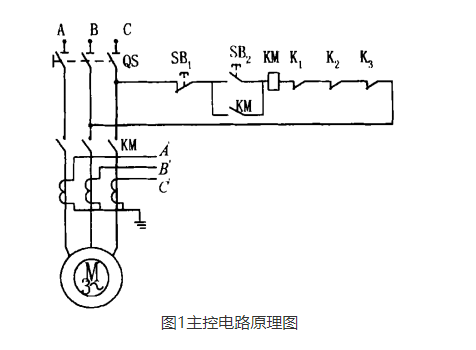

　　主控制電路原理圖如圖。所示。啟動電動機前，先合上刀閘開關QS，而后按啟動按鈕SB2，接觸器線圈KM得電，其主回路中的觸點接通電動機電源而啟動。

　　其輔助觸點KM并聯于啟動按鈕，當SB2松開后，KM線圈仍通過其輔助觸點繼續保持通電，這就是所謂的“自鎖”。由于自鎖觸點的存在，當電網電壓消失(如斷電)而又重新恢復來電時，只有重新按啟動按鈕SB2，電動機才會重新啟動，這自鎖電路就構成了電動機的失壓保持環節。在啟動后和運行期間，若按停止按鈕SB。靜電駐極電源

　　其常閉觸點斷開，KM線圈的供電回路斷路，接觸器失電，電機停止。斷電器K。、K2、K3分別起欠壓保護、電流保護和過載及短路保護。
