這樣給電氣控制柜布局，才能實現高穩性？

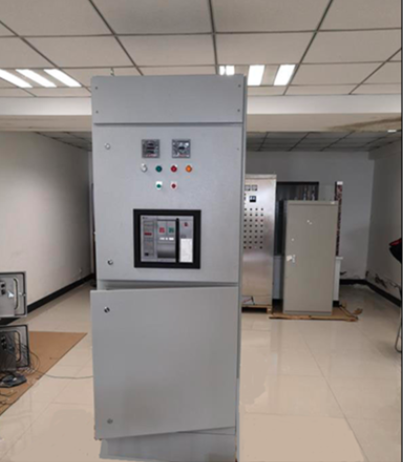

　　電氣控制柜是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全。　那么怎么給電氣控制柜布局，實現高穩性呢？

　　(1)確保電氣控制柜中的所有設備接地良好，使用短和粗的接地線連接到公共接地點或接地母排上。連接到變頻器的任何控制設備(比如一臺PLC)要與其共地，同樣也要使用短和粗的導線接地。最好采用扁平導體(例如金屬網)，因其在高頻時阻抗較低。

　　(2)電氣控制柜低壓?jiǎn)卧?，繼電器，接觸器使用熔斷器加以保護；當變頻器到電機的連線超過100m時，當變頻器供電源容量大于600kw/a或供電電源容量大于變頻器容量的10倍時，建議加進輸入輸出電抗器。靜電駐極電源

　　(3)確保電氣控制柜中的接觸器有滅弧功能，交流接觸器采用r-c抑制器，直流接觸器采用“飛輪”二極管，裝入繞組中。采用壓敏電阻抑制器也是很有效的。

　　(4)如果設備運行在一個對噪聲敏感的環境中，可以采用emc濾波器減小輻射干擾。同時為了達到最優的效果，確保濾波器與安裝板之間應有良好的接觸。

　　(5)電機電纜應與其它控制電纜分開走線，其最小距離為500mm。同時應避免電機電纜與控制電纜長距離平行走線。如果控制電纜和電源電纜交叉，應盡可能使它們按90?角交叉。同時必須用合適的夾子將電機電纜和控制電纜的屏蔽層固定到安裝板上。

　　(6)為了有效的抑制電磁波的輻射和傳導，變頻器的電機電纜必須采用屏蔽電纜，屏蔽層的電導必須至少為每相導線芯的電導的1/10。高壓直流電源

　　(7)電氣控制柜應分別設置零線排組及保護地線排組。接地排組和pe導電排必須接到橫梁上(銅排到銅排聯接)。它們必須在電纜壓蓋處正對的附近位置。接地排組額外還要通過另外的電纜與保護電路(接地電排)連接。屏蔽總線用于確保各個電纜的屏蔽連接可靠，它通過一個橫梁實現大面積的金屬到金屬聯接。

　　(8)不能將裝有顯示器的操作面板安裝在靠近電纜和帶有線圈的設備旁邊，例如電源電纜，接觸器，繼電器，螺線管閥，變壓器等等，因?yàn)樗鼈兛梢援a(chǎn)生很強的磁場，影響儀器儀表的測量精度。

　　另外，控制柜主要用于高層建筑無塔供水，消防深井泵恒壓供水等根據實時用水工況需要閉環調節水泵轉速的場合，采用知名品牌的變頻器、智能控制器、壓力傳感器及水泵組成閉環控制系統。
